輸電線路翻山越嶺極易遭受雷電，污穢，動植物，風吹舞動等各種自然因素的影響而發生跳閘事故，每一次跳閘事故都會給絕緣子、導線等設施帶來?yè)p壞，給系統運行留下安全隱患。所以及時準確的找到故障點并對線路進行及時的修復維護是一項重要的工作。
傳統線路故障查找有許多不便之處：首先，要求線路運行人員對該線路及其基礎資料非常熟悉并具有較多經驗；其次，當發生接地故障時，在白天由于太陽光線強烈弧光放電可能不明顯或不穩定，極易造成維護及其他人員的人身傷害，如在夜間還需要照明燈具及車輛的支持；依靠經驗也無法應對隨機意外事故引起的線路故障；另外，受運行規程限制，當接地故障還沒有完全查清之前，往往已到達規程允許的 2 小時時限，被迫的拉閘停電將導致尚未查清的故障尋找變得更為困難，進一步延長了故障處理恢復供電時間。這在供電線路長、線路走廊復雜、交通不便利的地區尤為明顯。

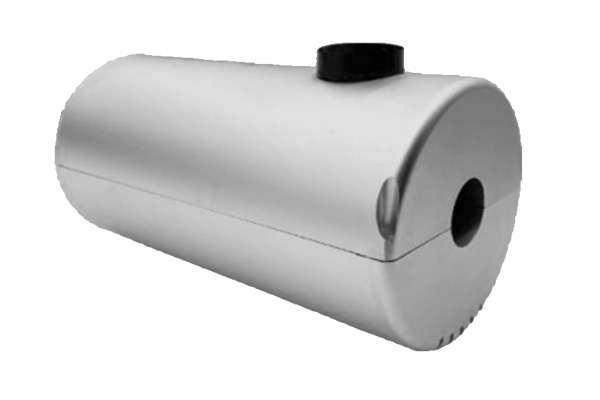

高壓輸電線路故障定位在線監測系統其核心部件是安裝在輸電線上的監測終端可以近距離捕捉故障瞬時的行波信號，判斷故障類型，并通過公式計算得出故障發生的確切位置。
產品特點
在線運行：直接安裝在電力線上；高精度定位各種故障跳閘的區間與位置。
識別故障：具有識別接地故障、短路的功能；并可區分瞬時性故障和永久性故障。
時間基準：內置 GPS 模塊和恒溫晶振，時間誤差不大于 0.1us。
信息發送：采用 GPRS 通信方式向中心站實時發送設備狀態信息和捕獲的故障信息。
內置雙通道高精度 AD 轉換芯片。
內置雙羅氏線圈，同時監測工頻電流和故障電流。
技術指標
故障區間定位可靠性： ≥99%
故障定位誤差：≤±300m
線路電壓等級：500kV 及以下
短耐受電流能力：30kA/2s
適應環境溫度：-40℃~70℃
采樣速率：1～10Msps， 采樣精度：12bit；
通信方式：GPRS
供電方式：感應取電
裝置使用壽命：≥5 年
抗風能力：風力 150km/h 不松脫
