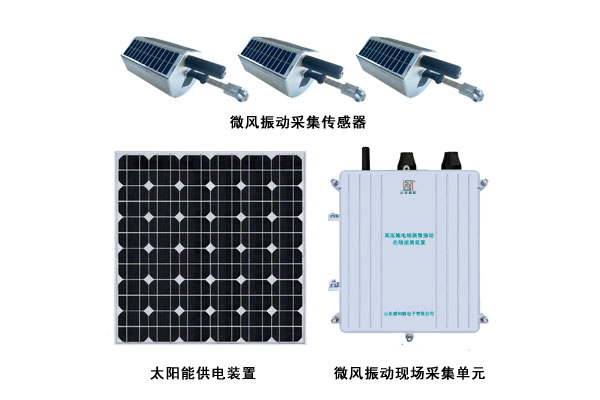

高壓輸電線路微風振動在線監測裝置利用最新的MEMS傳感器技術和無線通信技術，能對運行中的架空高壓輸電導線受微風影響產生微幅振動的頻率和幅度進行實時采集，并通過GSM/CDMA/GPRS或3G網絡將監測信息發送給遠程監控中心。
微風振動容易導致導線疲勞斷股、金具磨損，嚴重時會引發斷線、倒塔事故。本系統支持感應取電和太陽能電池板+蓄電池供電兩種方式，安裝方便。投入運行后，可使運營部門及時掌握導線微風振動情況，為線路防振、減振設計提供科學的依據，減少經濟損失。
產品功能
主動按設定周期上傳現場架空線路導線振幅以及振動頻率等數據。
實時響應服務器指令，上傳實時數據和一定范圍內的歷史數據。
具有休眠、喚醒功能，以節省電源。休眠期間支持短信。
具有失電數據保護功能。
具有故障自診斷及自恢復功能。
支持報警及報警閾值設定。
支持遠程復位。
支持聯網參數設定（更改及查詢服務器IP、端口）。
支持密碼設定、子站編號設定。
支持校時及時間查詢。
支持對設備供電電壓的監測功能。
產品特點
采用進口傳感器，測量精度高。
采用太陽能供電系統供電或線圈感應取電，安裝維護方便。
通信方式靈活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G網絡。
為工業級產品，采用防水金屬外殼，抗電磁干擾，適用于各種惡劣的氣候環境。
系統采用低功耗設計，采用動態電源管理策略以滿足節電要求。
配備完善的后臺軟件。具有數據存儲、歷史數據查詢、報表、打印、曲線圖繪制等功能，可對導線舞動情況進行定性、定量分析。
支持受控采集方式和自動采集方式，可通過后臺軟件設置采樣間隔（5分鐘~24小時），支持采用手機進行數據查詢和報警接收。
滿足國家電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q / GDW 242-2010）。
技術指標
頻率監測范圍：0～150Hz；振幅監測范圍：0～13 mm（P-P）
頻率測量分辨率：0.1Hz；幅度測量分辨率：0.1mm
工作環境：溫度：-40℃～+85℃；相對濕度：≤100％；大氣壓力：550hPa～1060hPa
防護等級：IP65
工作功耗：≤5W； 待機功耗≤0.1W
供電方式：太陽能+蓄電池或感應取電，輸入電壓＋12～24V
電池使用壽命：≥3年，無外部充電時可連續供電30天以上
MTBF：≥80000小時
重量：≈3kg
適用對象：10KV~500KV高壓輸電線路
